EVIEW中低壓智能變配電系統
系統概述
EVIEW中低壓智能變配電管理系統采用現代計算機控制技術、自動化技術和網絡技術等，通過高效可靠的通訊設備，對智能配電設備的運行數據、狀態信息進行采集和管理，經過系統軟件組態，最終達到有效的提高供配電系統的可靠性以及運營管理水平。
系統架構

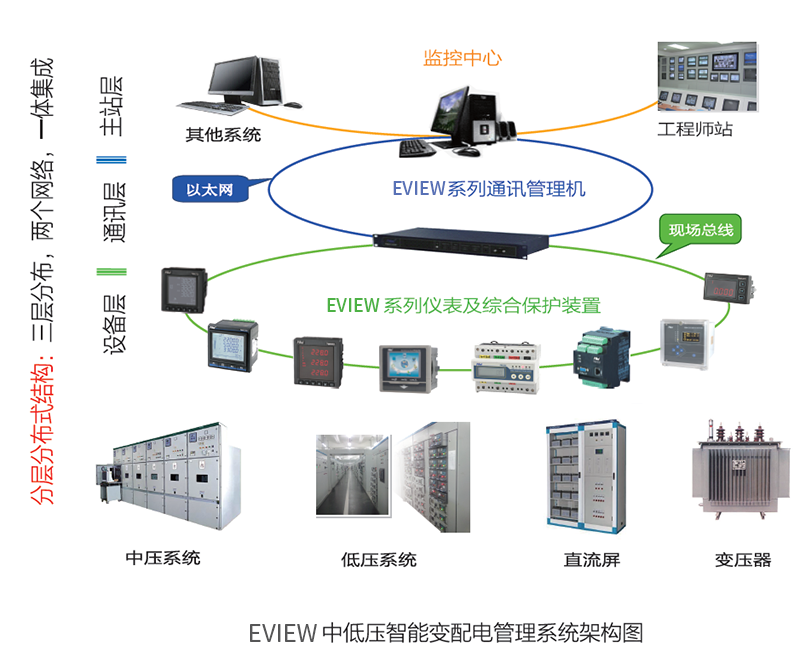

EVIEW中低壓智能變配電管理系統基于“三層分布，兩個網絡，一體集成”的架構。即由設備層、通訊層及主站層三個不同層次中的設備，通過現場總線及以太網兩個網絡連接形成一個有機整體。
設備層：
設備層設備即遠程終端設備(RTU)，用于現場監控信號的數據采集和傳輸。設備層由中低壓配電監控中所需的各種智能儀表、微機保護裝置及其他第三方智能設備組成。
通訊層：
通訊層主要用于現場設備與系統后臺之間的信號轉換和數據傳遞。通訊層由工業網絡交換機、通訊管理機、RS232/485工業隔離器、光電轉換器和電源模塊等設備組成。
主站層：
主站層以SmartPM3000中低壓智能變配電管理系統軟件為核心，可實時顯示和處理設備層采集的數據和測控信號。系統操作界面簡單直觀，真正實現了用戶與監控設備的對接。主站層由監控主機、打印機和UPS不間斷電源等組成。
主要功能
◎ 實時監測和遠程控制
◎ 電度計量與管理
◎ 電能質量監測與分析
◎ 歷史數據查詢與管理
◎ 圖形化顯示
◎ 報表管理及打印
◎ 事件和報警管理
◎ 用戶權限管理
◎ 遠程維護
◎ 網絡互連
◎ GPS時鐘同步
◎ 診斷自恢復
◎ 事故追憶
EVIEW中低壓智能變配電管理系統采用現代計算機控制技術、自動化技術和網絡技術等，通過高效可靠的通訊設備，對智能配電設備的運行數據、狀態信息進行采集和管理，經過系統軟件組態，最終達到有效的提高供配電系統的可靠性以及運營管理水平。
系統架構
EVIEW中低壓智能變配電管理系統基于“三層分布，兩個網絡，一體集成”的架構。即由設備層、通訊層及主站層三個不同層次中的設備，通過現場總線及以太網兩個網絡連接形成一個有機整體。
設備層：
設備層設備即遠程終端設備(RTU)，用于現場監控信號的數據采集和傳輸。設備層由中低壓配電監控中所需的各種智能儀表、微機保護裝置及其他第三方智能設備組成。
通訊層：
通訊層主要用于現場設備與系統后臺之間的信號轉換和數據傳遞。通訊層由工業網絡交換機、通訊管理機、RS232/485工業隔離器、光電轉換器和電源模塊等設備組成。
主站層：
主站層以SmartPM3000中低壓智能變配電管理系統軟件為核心，可實時顯示和處理設備層采集的數據和測控信號。系統操作界面簡單直觀，真正實現了用戶與監控設備的對接。主站層由監控主機、打印機和UPS不間斷電源等組成。
主要功能
◎ 實時監測和遠程控制
◎ 電度計量與管理
◎ 電能質量監測與分析
◎ 歷史數據查詢與管理
◎ 圖形化顯示
◎ 報表管理及打印
◎ 事件和報警管理
◎ 用戶權限管理
◎ 遠程維護
◎ 網絡互連
◎ GPS時鐘同步
◎ 診斷自恢復
◎ 事故追憶
