產品簡介：
直流精密配電監測單元BCM201系列產品用于數據中心直流電源列頭柜電力參數的監測，測量進線和饋線支路的電壓、電流、電能等電參數以及所有斷路器開關狀態，具有越限報警功能，各輸出回路具有兩級用戶可設置的過流報警，預防潛在的電源故障。產品配置來7寸液晶觸摸屏，提供以太網通信接口，方便接入其他系統數。
進線監測模塊：

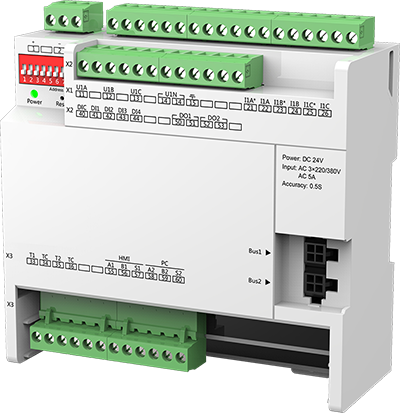

BCM201-M
進線監測模塊用于監測1或2個交流三相進線回路的電網參數，可連接饋線監測模塊和開關量監測模塊。
準確度等級
有功電能準確度1級
測量
1/2路進線電壓、電流、功率、需量、極值、溫度等參數
輸入輸出
4路開關狀態監測和2路報警輸出
通信
提供2路RS485通信接口，具有撥碼開關，方便設置通信參數
擴展功能
最多可掛接6個監測模塊
數據記錄
存儲最近10年電能，具有1024條SOE事件記錄，1024條實時報警記錄，12800條報警記錄
饋線監測模塊：

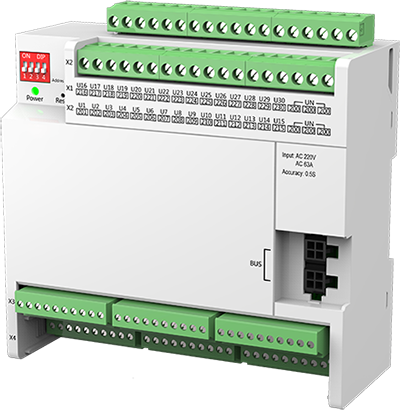

BCM201-S
饋線監測模塊可監測多達30個單相交流回路的電網參數，可通過電壓實測直接判斷支路斷路器分合狀態，通過總線接口與進線監測模塊連接。
測量
最多可測量20路饋線電壓、電流、功率、電能等參數
報警
具有支路開關狀態監測和電流兩段閾值報警功能
通信
具有4位撥碼開關，方便設置通信地址
絕緣監測模塊：
BCM201-N
絕緣監測模塊用于DC240V或336V直流系統中，實現兩段隔離母線對地電壓、對地絕緣電阻測量及支路的絕緣檢測，通過總線接口與進線監測模塊連接。
測量
正負母線對地電阻、支路正負對地電阻參數
報警
對地絕緣電阻、支路對地絕緣電阻故障報警功能
通信
具有4位撥碼開關，方便設置通信地址
開關量監測模塊：

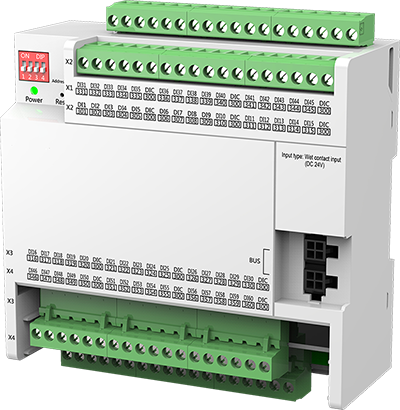

BCM201-K
開關量監測模塊可監測多達60路斷路器開關或故障狀態，采用DC24V有源濕接點接入，通過總線接口與進線監測模塊連接。
測量
多達60路DC24V有源濕接點輸入
通信
具有4位撥碼開關，方便設置通信地址
顯示模塊：

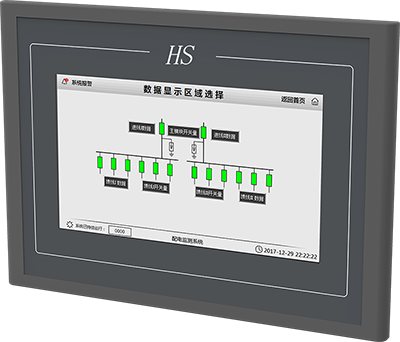

BCM201-HMI
顯示模塊通過RS485總線與進線監測模塊連接，用于進線、饋線電參數和斷路器狀態的測量信息的顯示以及各模塊參數的設置
顯示
7寸觸摸屏
設置
各模塊監測路數可配置
電源模塊：

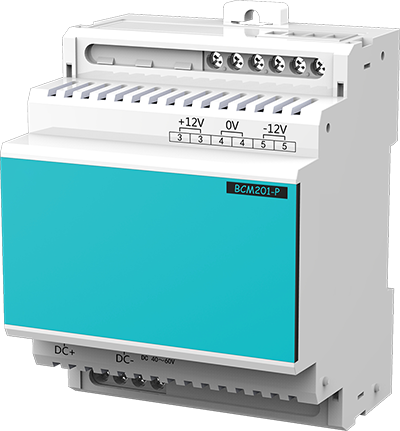

BCM201-P
電源模塊為整個監測單元提供DC24V工作電源
輸入輸出
輸入DC48V；輸出DC24V
輸出功率
≤20W
